Когда дорожный каток встает из-за разрушения виброизоляции, каждая минута простоя обходится слишком дорого. Механик ставит диагноз: порвалась подушка или потек амортизатор. Заказчик берет телефон, звонит поставщику и произносит фразу, которая с высокой вероятностью приведет к ошибке: «Нужен амортизатор на BOMAG». И вот уже на базе лежит деталь, которая формально подходит к модели, но физически не встает на место. Разберемся, почему так происходит и как точно сформулировать запрос. Для проверки двух близких по назначению позиций BOMAG пригодится пошаговое объяснение.
Проблема кроется в терминологии. В обиходе механизаторов любой элемент, гасящий вибрацию, называют амортизатором. Однако у катков BOMAG эти узлы выполняют разные задачи, имеют принципиально отличающуюся конструкцию и крепятся в совершенно разных точках машины. Оба элемента работают в одной системе виброизоляции, но если перепутать их при заказе, деталь не встанет даже в посадочное место, не говоря уже о корректной работе.

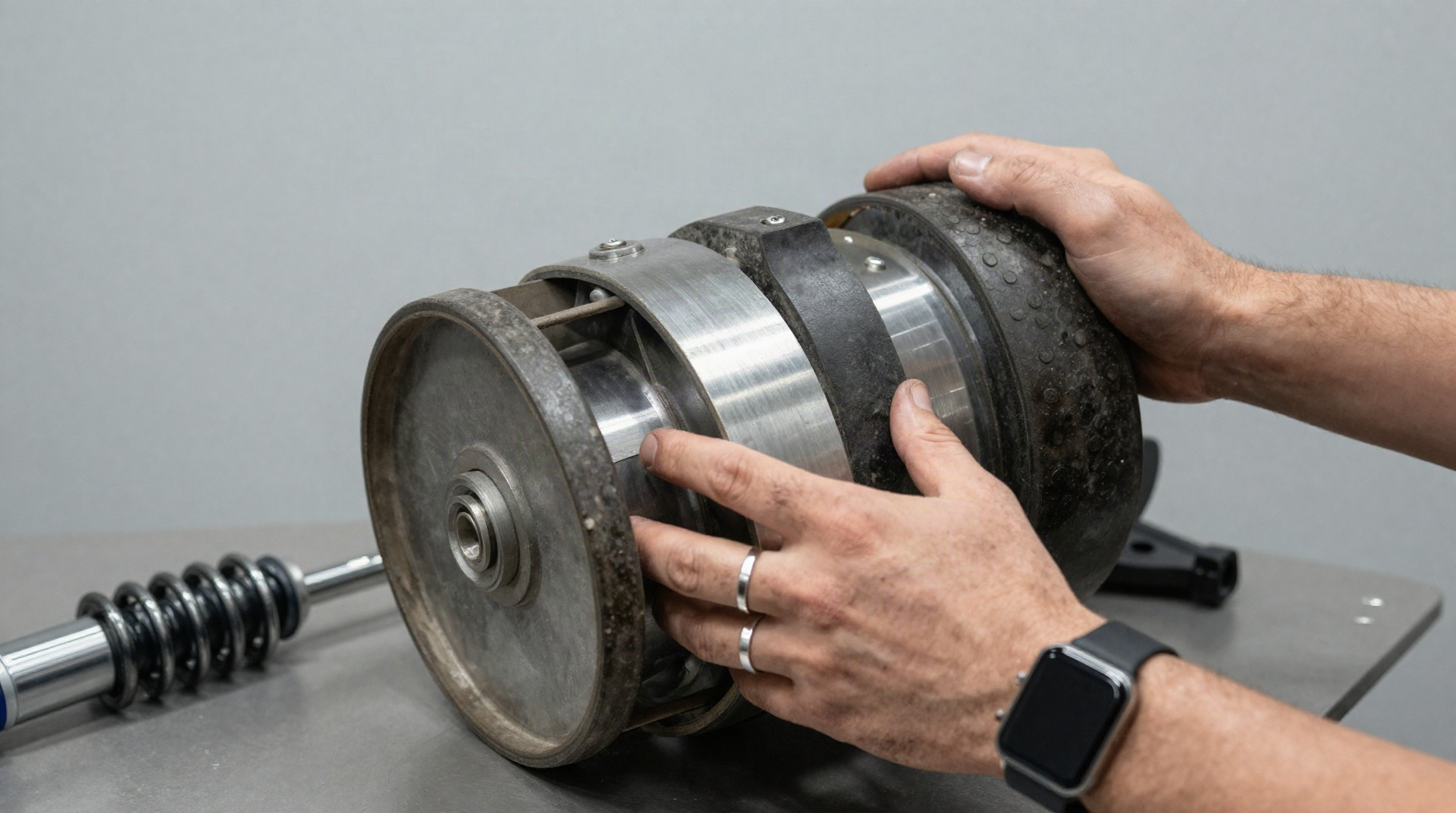

Подушки (или виброопоры) — это крупные блоки, состоящие из резинового тела и залитых внутрь металлических пластин или втулок. Их главная задача — принять на себя колоссальный вес барабана и изолировать раму катка от разрушительных низкочастотных колебаний.
Устанавливаются они в зоне стыка барабана и рамы. Именно подушки удерживают барабан от биения о корпус, когда работает вибратор на максимальных оборотах. Когда подушка рвется, вибрация начинает жестко передаваться на двигатель, гидравлику и кабину оператора. Машину трясет так, что через несколько часов работы начинают лопаться сварные швы рамы и течь гидрошланги.
Ограничение подушек — их зависимость от температуры и химических сред. Резина работает на сжатие и сдвиг, но при попадании машинного масла или гидравлической жидкости она разбухает и теряет упругость. На асфальтоукладочных работах, где температура барабана достигает пиковых значений, дешевая неподходящая резина просто плывет.
Классические амортизаторы на катках BOMAG выглядят как цилиндры со штоком — аналогично автомобильным, только гораздо мощнее. Внутри находится гидравлическая жидкость и система клапанов. Их функция — не держать вес, а гасить кинетическую энергию, контролируя скорость возврата барабана после удара и предотвращая раскачку.
Они устанавливаются в других точках: часто в механизме подвески барабана или в узлах, отвечающих за подъем/опускание рабочего органа. Амортизатор не должен нести статическую нагрузку от веса барабана, его задача — демпфировать динамику.
Главная уязвимость амортизаторов — износ сальниковых уплотнений. Как только появляется микротрещина на штоке или изнашивается сальник, жидкость уходит наружу. Узел превращается в кусок трубы, который не сопротивляется движению, и барабан начинает неуправляемо раскачиваться.
| Параметр | Подушка (виброопора) | Амортизатор (гидравлический) |
|---|---|---|
| Конструкция | Массивный резинометаллический блок | Гидроцилиндр со штоком и клапанной системой |
| Основная функция | Несущая способность и виброизоляция | Контроль скорости перемещения, гашение раскачки |
| Зона установки | Между барабаном и рамой (несущий стык) | В шарнирных соединениях и механизмах подвески |
| Характер отказа | Расслоение резины, отрыв от арматуры, разрыв | Утечка масла, заклинивание клапана, износ штока |
Представьте ситуацию: заказана подушка вместо амортизатора или наоборот. Если повезет, деталь просто не встанет из-за разницы в крепежных отверстиях или габаритах. Это лучший исход — потеря только времени на логистику.
Хуже, если деталь удается «дожать» болтами или сваркой. Установка подушки вместо амортизатора приведет к тому, что узел, который должен свободно перемещаться с сопротивлением жидкости, будет жестко заблокирован. Импульс вибрации пойдет в раму.
Обратная ситуация еще опаснее. Если поставить гидравлический амортизатор в зону несущего стыка, где должна быть подушка, шток мгновенно согнется от статического веса барабана и динамических ударов. Деталь разрушится в первый же час работы, обрушив барабан на раму катка. Ремонт после такой аварии обойдется в сумму, многократно превышающую стоимость оригинальной запчасти.
Фразы «амортизатор на BOMAG» недостаточно. Линейка немецкого производителя огромна, и даже внутри одной модели бывают модификации, отличающиеся подвеской. Чтобы поставщик подобрал деталь без ошибки, от заказчика требуется конкретный набор данных.
Запчасть на каток — это не тот случай, где можно слепо гнаться за низкой ценой.
Для подушек критически важен состав резиновой смеси. Оригинальные виброопоры BOMAG и качественные аналоги производятся из специализированных компаундов, выдерживающих циклические деформации миллионы раз. Дешевые подушки часто льют из вторичной резины с добавлением сажи. На вид это красивый черный блок, но под микроскопом такая резина пронизана порами и микротрещинами. Она задубеет на первом же морозе или потечет на жаре асфальтного котла.
Для гидравлических амортизаторов ключевая характеристика — вязкость жидкости и точность калибровки перепускных клапанов. В дешевых вариантах часто заливают масло нестабильной вязкости. На холодную амортизатор заклинивает (каток не может нормально стартовать с вибрацией), а на горячую жидкость теряет сопротивление, и барабан начинает неуправляемо прыгать.
Существуют и ограничения, которые нельзя обойти даже самой качественной запчастью. Нельзя устанавливать подушку от более тяжелого катка, руководствуясь логикой «толще — значит крепче». У подушки есть расчетная жесткость. Если поставить слишком жесткую опору, она перестанет гасить вибрацию и начнет транслировать ее на раму, словно кусок чугуна. Система будет работать так, будто подушки нет вообще.
Прежде чем делать заказ, пройдитесь по короткому списку, чтобы исключить риск пересортицы:
Потратив десять минут на сбор этих данных, можно сэкономить несколько дней простоя техники и избежать расходов на возврат неверной детали. Точный язык цифр и серийников всегда работает лучше, чем приблизительное описание проблемы.
